PC Güc Blokunu (PSU) Düzgün Necə Qoşmaq Olar

PC yığarkən ən vacib, amma eyni zamanda ən çox çaşqınlıq yaradan addımlardan biri Güc Blokunun (PSU) qoşulmasıdır. PSU sisteminizdəki bütün komponentlərə – anakart və prosessordan tutmuş, videokart (GPU) və yaddaş qurğularına qədər – enerji ötürür.

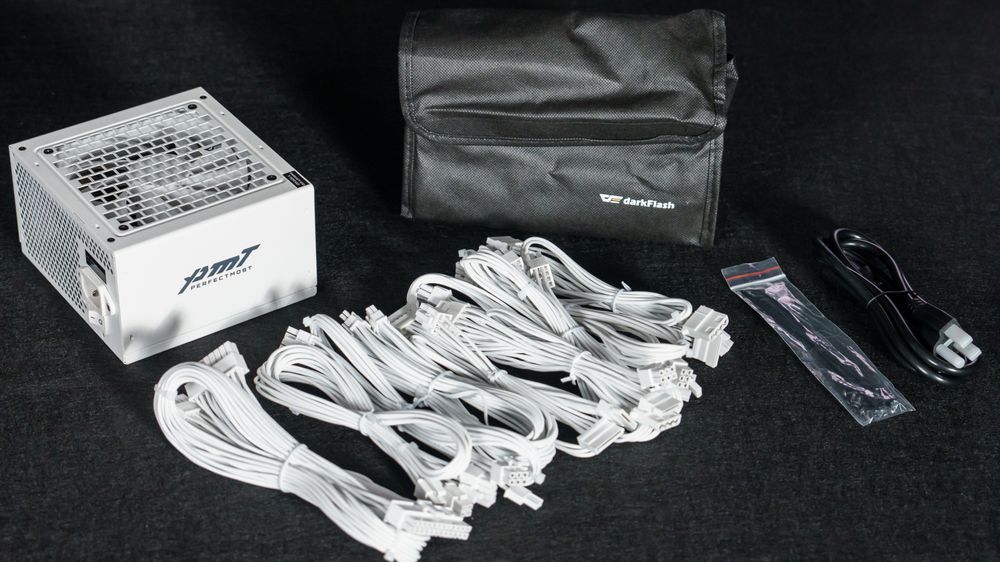

Bu bələdçidə biz hər bir kabelin hara qoşulduğunu və nə iş gördüyünü izah etmək üçün real nümunə kimi darkFlash PMT Series PSU-dan istifadə edəcəyik. Bu PSU modul quruluşu, yüksək səmərəliliyi və səliqəli kabel çəkilişi ilə tanınır.

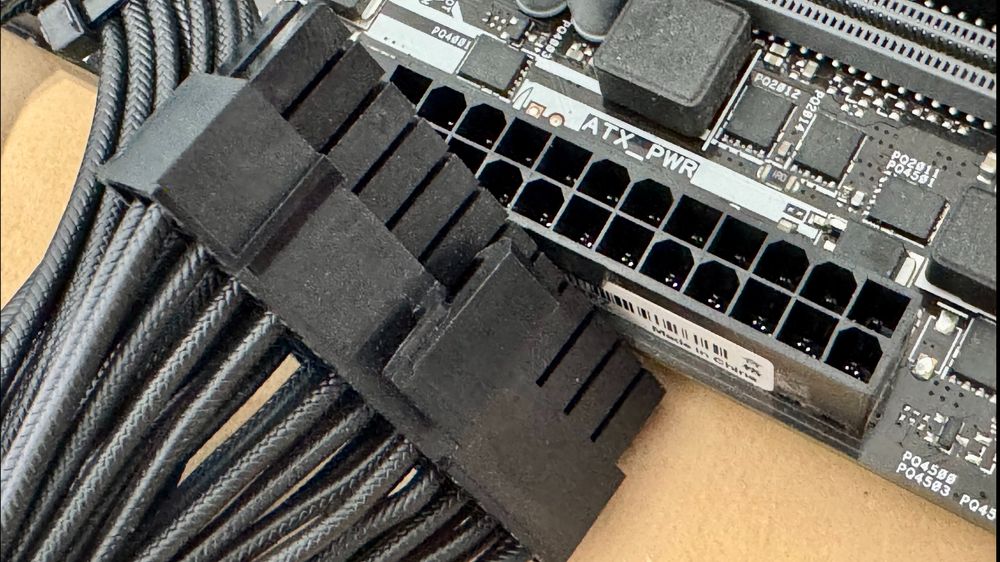

1. 24-Pin ATX Əsas ATX Konnektoru

Təyinatı: Anakartı enerji ilə təmin edir.

Hara qoşulur: Anakartın sağ kənarına.

Məsləhət 1: Müasir anakartlar 24-pin konnektordan istifadə edir, lakin köhnə modellərdə 20-pin ola bilər. Əlavə 4 pin geriyə uyğunluq (backward-compatible) üçün nəzərdə tutulub.

Məsləhət 2: Kabel yalnız bir istiqamətdə taxıla biləcək şəkildə hazırlanıb. Tam oturduğundan və yerinə möhkəm “klik” səsi ilə keçdiyindən əmin ol.

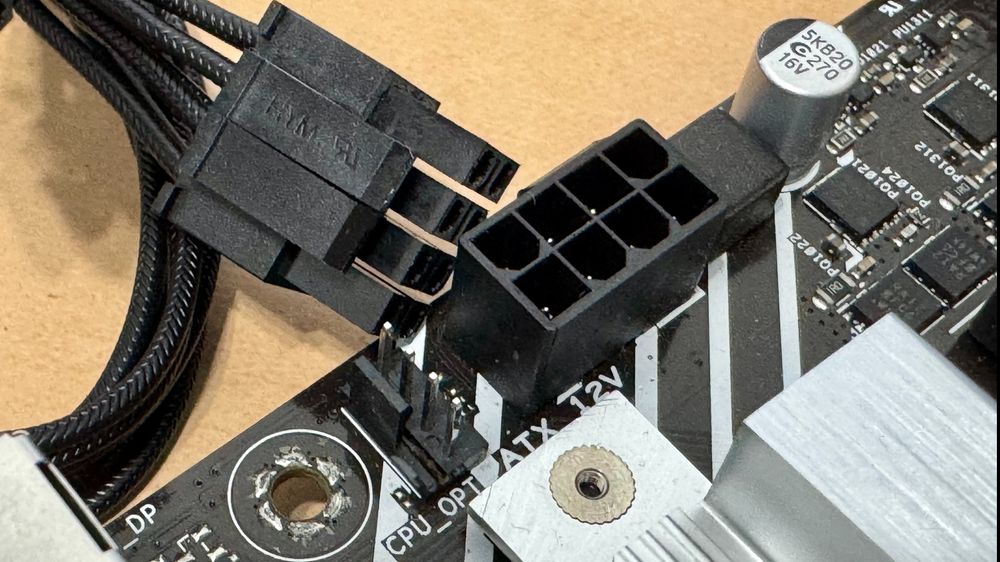

2. CPU 4+4-Pin Konnektoru – Prosessorun qidalanması

Təyinatı:

Prosessorun sabit işləməsi üçün enerjini birbaşa CPU-ya ötürür.

Hara qoşulur:

PSU-dan gələn 4+4-pin (EPS) kabeli anakartın sol yuxarı hissəsində yerləşən və CPU_PWR və ya ATX12 olaraq işarələnmiş yuvasına qoşulur.

Məsləhət: Bəzi anakartlar əlavə 4-pin və ya 4+4-pin konnektora ehtiyac duya bilər.

Məsləhət: Onu PCIe kabelləri ilə qarışdırmamağa diqqət et — görünüşcə oxşar olsalar da, pin düzülüşü fərqlidir.

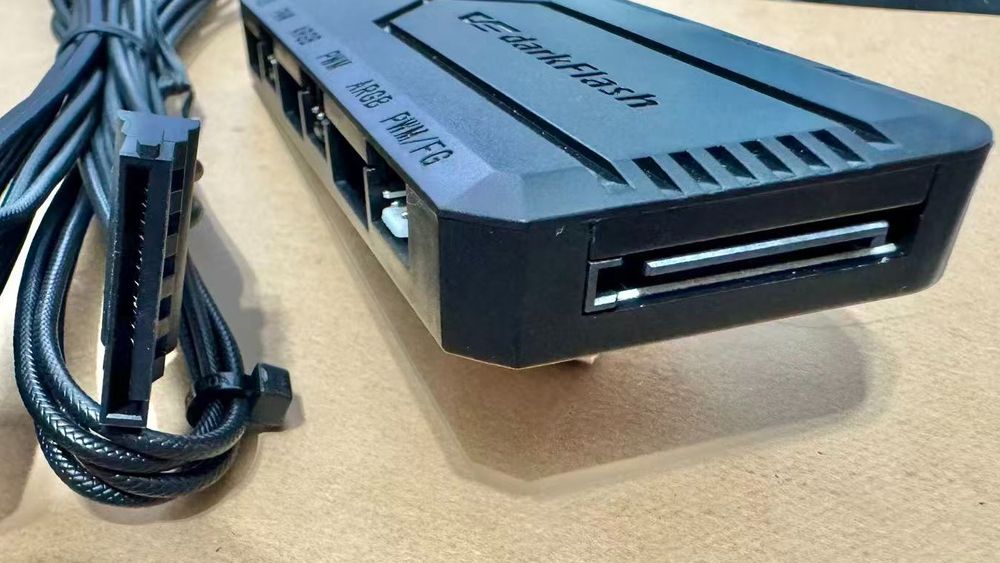

3. SATA Güc Konnektoru – Yaddaş qurğuları və aksesuarlar üçün

Təyinatı:

SATA əsaslı yaddaş qurğuları və aksessuarları enerji ilə təmin edir, məsələn:

SSDl’r / HDDl’r

Fan və ya ARGB kontrollerləri

AIO nasosları

Hara qoşulur:

Yastı, “L” şəkilli SATA güc konnektoru disklərin və ya aksessuarların yan tərəfinə qoşulur.

Məsləhət: Hər bir SATA kabelində adətən 3–4 konnektor olur, bu da bir neçə qurğunu ardıcıl qoşmağa imkan verir.

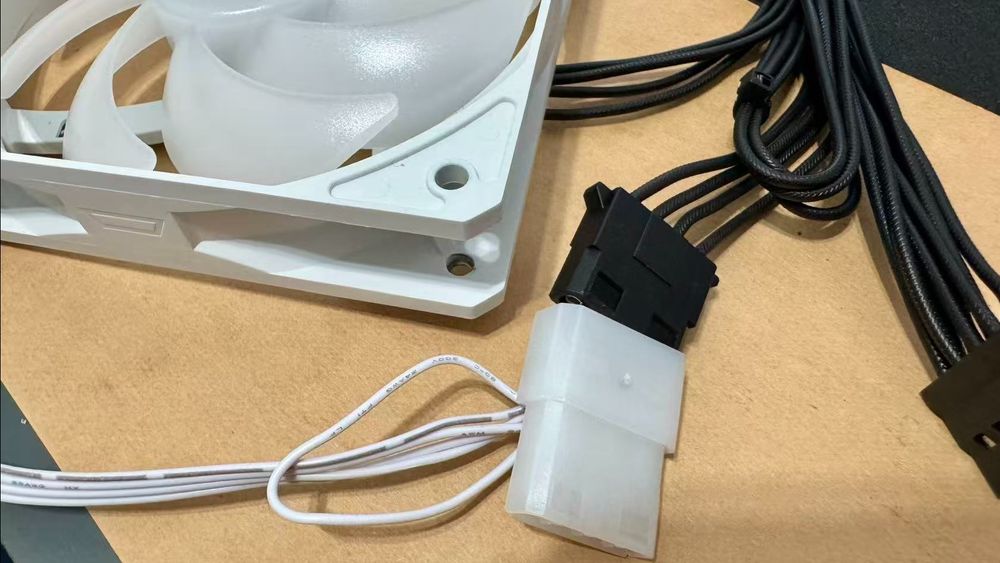

4. Molex Connector – For Legacy Devices

Təyinatı:

Köhnə qurğuları və ya bəzi aksessuarları (məsələn, bəzi LED zolaqları və fan hub-ları) 12V enerji ilə təmin edir.

Hara qoşulur:

Əgər aksessuarların Molex qoşulmasına malikdirsə, onları PMT PSU-dan gələn Molex zəncir kabelinə qoş. Əks halda, bu kabeli istifadə olunmamış vəziyyətdə saxlaya bilərsən.

Məsləhət: Konnektoru diqqətlə uyğunlaşdır – pinlər sərtdir və güc tətbiq olunduqda əyilə bilər.

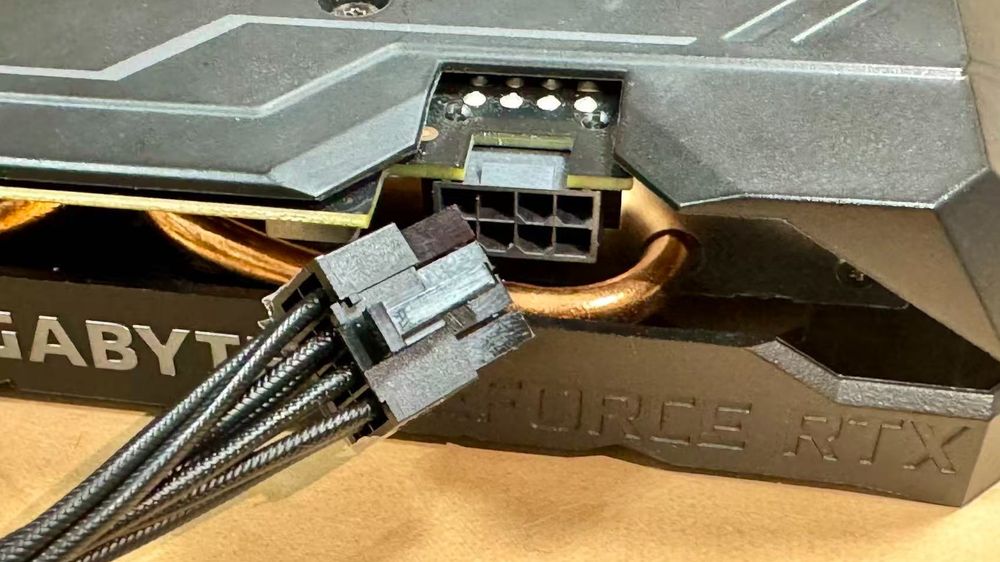

5. PCIe 6+2-Pin Konnektoru – Videokart (qrafik kartı) üçün

Təyinatı:

GPU-nu enerji ilə təmin edir.

PCI Express (PCIe) konnektoru GPU-nu (qrafik kartını) qidalandırır. Müasir videokartlar çox enerji tələb etdiyinə görə tez-tez bir neçə konnektor istəyirlər.

Hara qoşulur:

PSU-dan çıxan 6+2-pin PCIe kabel(lər)ini GPU-nun enerji giriş(lər)inə qoş.

İstifadə edə bilərsən:

• Giriş səviyyəli GPU-lar üçün 1× 8-pin
• Orta səviyyəli kartlar üçün 2× 8-pin
• Yüksək səviyyəli modellər üçün 3× 8-pin və ya 12V-2×6

Məsləhət: Həmişə üzərində PCIe/VGA yazılan kabellərdən istifadə et, CPU üçün olan kabelləri işlətmə.

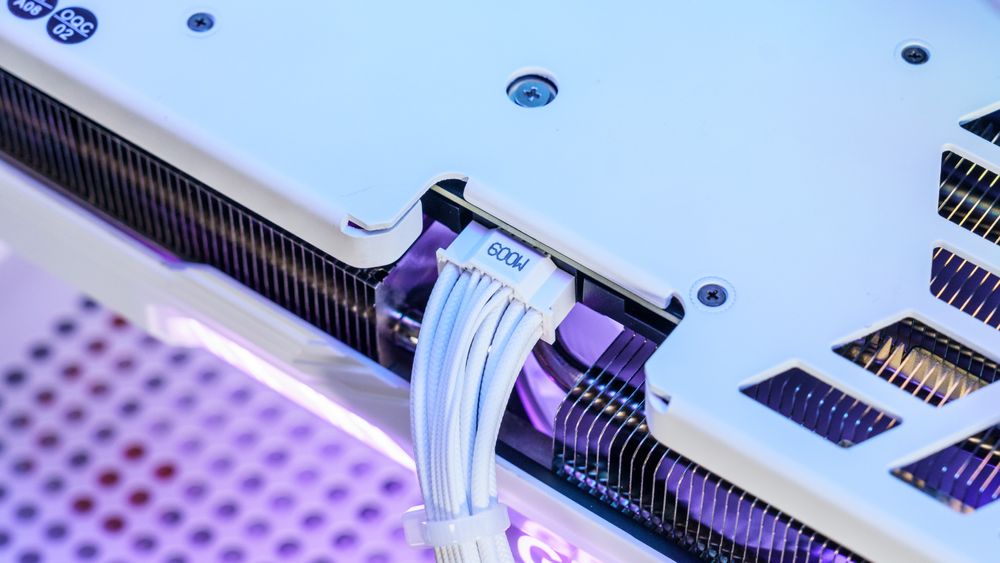

6. 12V-2×6 Konnektoru – Yeni nəsil videokartlar üçün

Təyinatı:

Bu yeni nəsil konnektor (12VHPWR də adlanır) tək, kompakt 16-pin fiş vasitəsilə 600 Vt-a qədər güc ötürə bilir.

Hara qoşulur:

Onu GPU-nun 16-pin girişinə klik səsi eşidənədək tax. Yüksək temperaturun qarşısını almaq üçün konnektorun tam və möhkəm oturduğundan əmin ol.

Məsləhət: Əgər GPU adapterdən istifadə edirsə (məsələn, 3× 8-pin-dən 12V-2×6-ya), bütün kabellərin birbaşa PSU-ya qoşulduğuna əmin ol – yüksək güclü kartlar üçün zəncirvari qoşulmadan (daisy-chain) istifadə etmə.

DarkFlash-dan Peşəkar Məsləhətlər

Modul PSU-lardan yalnız ehtiyacın olan kabelləri qoşmaq üçün istifadə et.

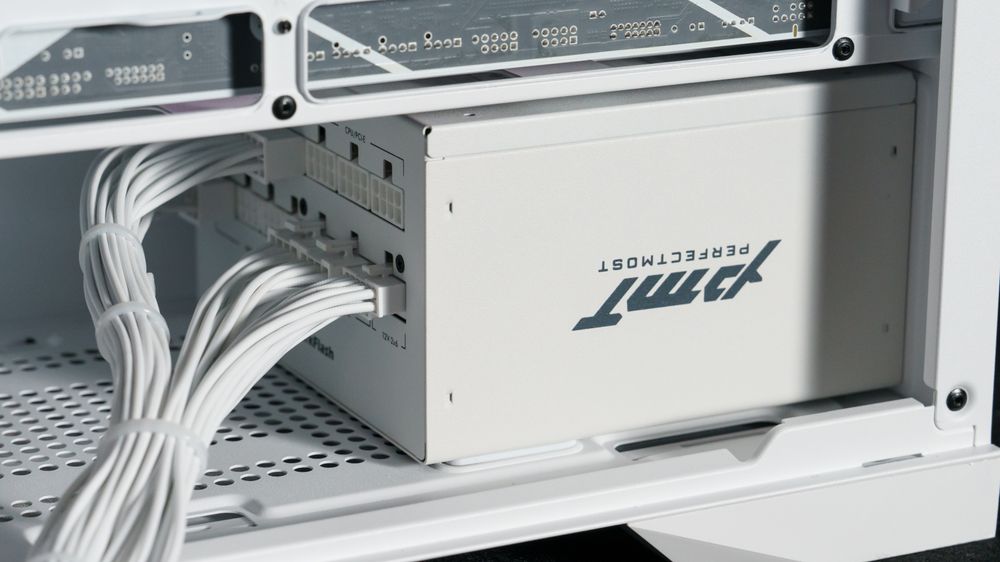

Kabelləri daha yaxşı hava axını üçün anakart trayının arxa hissəsindən keçir.

PC-ni işə salmazdan əvvəl bütün qoşulmaları bir daha yoxla.

Əgər fanlar fırlanmırsa və işıqlar yanmırsa, ilk növbədə 24-pin və CPU konnektorlarını yenidən yoxla.

Son Fikirlər

PSU-nu düzgün qoşmaq həm performans, həm də təhlükəsizlik baxımından çox vacibdir. Hər bir konnektorun öz funksiyası var — onların nə etdiyini anladıqdan sonra kompüter yığmaq və yeniləmək asan və hətta zövqlü olur.Tələsik etmə, istifadə təlimatlarını diqqətlə oxu və hər “klik”in yerinə tam oturduğundan əmin ol.
